Fotocellen fungerar via kommunikation med Dali-bussen i drivdonet och styr den vägen drivdonet till armaturen
FOTOCELL FÖR ZHAGA NODER, SCHEMA
Alla armaturer med ZHAGA kontakt (Book 18) kan använda denna produkt.
Installationen är mycket enkel. Skruva i modulen i Zhaga kontakten. Zhaga ovanpå eller under armaturen spelar ingen roll.
Fotocellen fungerar via kommunikation med Dali-bussen i drivdonet och styr den vägen drivdonet till armaturen.
Vid strömpåslag sätts ljuset på 100% för att efter 5 sek gå in i styrmod och ställa in sig beroende på omgivningsljuset med hjälp av sin sensor.
Inbyggd nattdimning enlig Bild 2 finns för L721A2. Notera att rampen är 8 sek 0% till 100% ljus vilket ger ca 4 sek när den går från
100% till 50%. Den dimrar till 50% av ljuset under 40% av natten. OBS denna kan ändras till annat schema vid order.

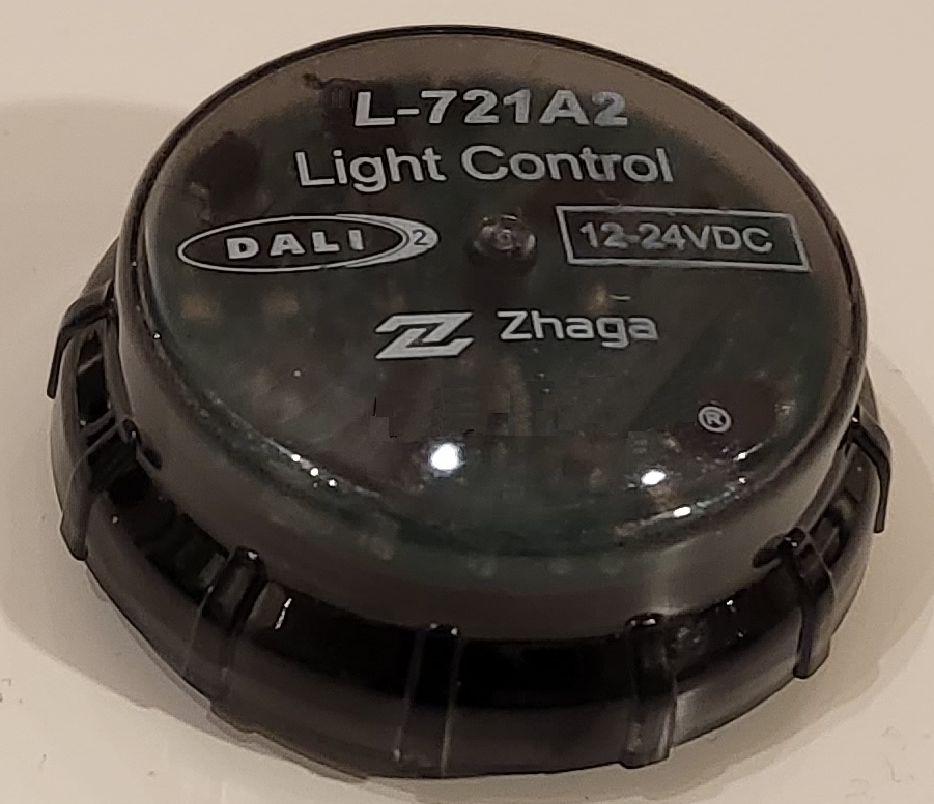

Bild 1. Produktens utseende. L-721A1 och L-721A2 ser likadana ut förutom märkningen.

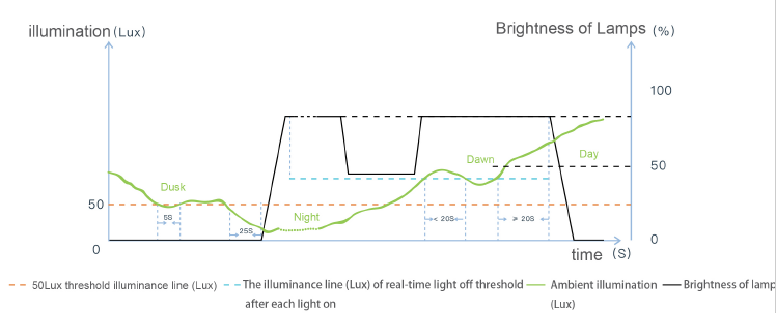

Bild 2. Inbyggd dimningsschema. OBS gäller bara L721A2 inte L-721A1. Modulen räknar ut längden på natten och sätter automatiskt mittpunkten. Den använder de senaste 10 senaste dygnens medellängd på natten för beräkningen. Modulen dimrar till 50% av ljuset under 40% av natten.

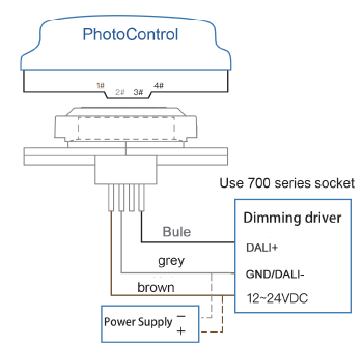

Bild 3. Notera att om driver inte har inbyggd Aux-strömmatning måste extra strömförsörjning användas. Detta är mycket ovanligt och gäller inte för standard drivdon som följer D4I.
PRODUKTDETALJER
Material: UV-stabiliserad polykarbonat
Temperaturområde: -40⁰C till 70⁰C
Sensorteknik: Fotoresistor
Storlek: 50 mm (d) X 20 mm (h)
Skyddsklass: IP66
Strömförsörjning: 12-24V, ca 10mA
Förinställd nivå tändning: 50 Lux (±10)
Förinställd nivå släckning: Illuminansen + 40 Lux (±10)
Mekanisk vibration: IEC61000-3-3
Ramp, 0%-100% och 100%-0%: 8 sek
Ljus på/av hysteresis fördröjning: 5s/20s
Dimschema: Kundspecifik eller 50% ljus 40% av natten
