En faktisk installation med Em=66 lux, i detta exempel valde kunden ljus från 2 stolpar med totalt 6 armaturer på 213 W vardera.

Unik design anpassad för allt från fotbollsplaner, ishockeyrink till tennisplan och lekplatser. Speciellt lämplig vid spontana idrottsplatser, men går utmärkt på träningsområden också.

Unik teknologi där vi använder oss av radarteknik. Detta ger möjlighet till många frihetsgrader.

Intelligens som gör att sensorerna är självlärande. De känner av rörelse och ignorerar rörelser från andra saker i närheten som träd, regn och snö.

Sensorerna kan även känna hastighet, riktning och storlek. Detta ger möjlighet att filtrera bort objekt. Om exempelvis en fotbollsplan ligger precis bredvid en väg, kan fordon filtreras bort från systemet.

Uppkopplat. Systemet är autonomt, men om man önskar koppla upp det mot ett CMS (Smart City system) är det fullt redo och kommunicerar via TALQ2.

Ersätter äldre system med knappar som tänder under en viss tid. Dessa blir lätt förstörda av väder, vind och vandaler. Genom att dimra ner när ingen använder fotbollsplanen kan mycket energi sparas, likväl som brinntimmar och livstid på armatur.

Autonoma system är ett vanligt önskemål på denna typ av funktion. Man programmerar den helt enligt eget önskemål.

Exempel:
• Börja fungera vid strömpåslag/ solnedgång
• 100 % ljus vid rörelse
• Efter 10 minuter utan rörelse dimra ner ljuset till 10%
• Klockan 21:30 stängs allt ljus ned och kommer inte lysa igen förrän nästa dag
• På lördag och söndag tillåts ljus på fotbollsplan till 22:00

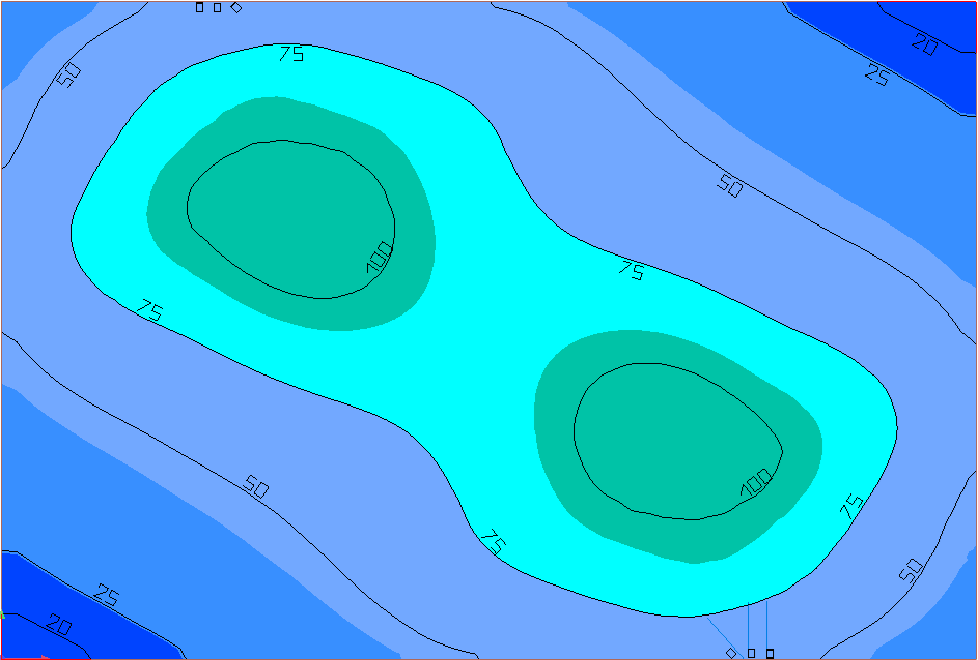

Bild 1. En faktisk installation med Em=66 lux, i detta exempel valde kunden ljus från 2 stolpar med totalt 6 armaturer på 213 W vardera.

 Bild 2. Ett typiskt radarmönster, i detta exempel från 2 stolpar i samma system som i bild 1, med en sensor i varje stolpe.

Alla armaturer med NEMA (ANSCI C136.41) kontakt kan användas. Gränssnitt 1-10 V eller Dali stöds.

Installationen innebär att en radiomodul sätts på varje armatur och på lämpligt utvalda armaturer sätts en radiomodul utrustad med en radarsensor.

Om ingen NEMA kontakt finns på armaturen men Dali är framdraget från drivdonet
går det att sätta externa hållare på stolpen istället. Detta kan behövas även för radarnoder beroende på stolphöjd och storlek på idrottsplats.

Plug and play. Man monterar radiomoduler i armaturer, riktar in radarn mot området
som skall avkännas. När systemet strömsätts hittar radiomodulerna varandra automatiskt och systemet fungerar.

Produkter:
• L640N, NEMA baserad
• L640Z, Zhaga baserad
• L640B, Box för stolpmontage

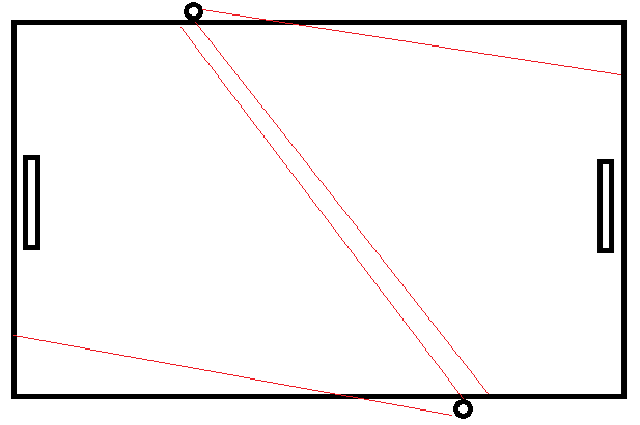

Bild 4. Typisk radarbild för spelplan med 2 stolpar. Radarn kan vridas 360 grader i valfri riktning för att ge bästa täckning på området.

Radio moduler, L440, sätts på armaturerna och radarnoderna kommer styra armaturerna trådlöst. Inget behov av dyr kabeldragning.

Bild 3. L640N. Radarn kan vridas 360 grader för optimalt riktad sensor. Kan utrustas med 2 radar.

Bild 4 .L640Z. Radarn kan vridas 360 grader för optimalt riktad sensor. Kan utrustas med 2 radar.

Bild 5. L640B. Kan utrustas med 1-2 radar om man vill ha runtstrålande eller ej.

Material:                                       UV-stabiliserad polykarbonat
Temperaturområde:                    -40⁰C till 50⁰C
Monteringsmetod:                       På armatur via NEMA eller Zhaga eller stolpe med en Box
Vikt:                                               < 0,12 kg
Storlek radiomodul:                     88 mm (d) X 92 mm (h)
Skyddsklass:                                 IP66
Kontaktstandard:                         NEMA (ANSCI C136.41), Zhaga eller Dali,/Dali2
Vandalklass:                                 IK08
GPS:                                              Inbyggd som standard
Kommunikation:                         IEEE 802.15.4 868 MHz DSSS, AES256 krypto
